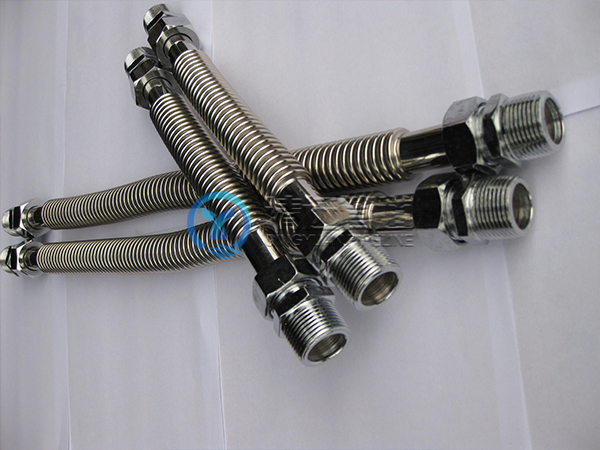

不銹鋼波紋管作為一種柔性耐壓管件安裝于液體輸送系統中,用以補償管道或機器、設備連接端的相互位移,吸收振動能量,能夠起到減振、消音等作用,具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項特點。
金屬波紋管剛度使金屬波紋管或其它彈性元件產生單位位移所需要的載荷值稱為元件的剛度,一般用“K”表示。如果元件的彈性特性是非線性的,則剛度不再是常數,而是隨著載荷的增大發生變化。公稱剛度彈性元件設計計算時給出的剛度稱為公稱(或額定)剛度.它與元件的實測剛度有誤差,特別是具有非線性彈性特性的彈性元件。公稱剛度代表的是曲線上哪一點的剛度,則要仔細考慮。一般來講,公稱剛度最好不要直接采用設計計算值,而是應該用產品原型經過測試后的修正值。剛度允差對一批彈性元件測試時剛度允許的分散范圍。對同批彈性元件,不銹鋼金屬軟管每一個元件的剛度均不盡相同,有一個分散范圍。為了保證元件的使用性能,就需要對剛度分散范圍 有一個限定。對彈性敏感元件,其剛度允差要求限定在公稱值的+/-5%以?xún)?nèi);一般工程用的波紋管類彈性元件,剛度允差可限定在+/-50%之內。
公稱 通徑 DN mm | 計算疲勞破壞次 數下軸向補償量 Xomm | 補償量 | 剛度 | 有效 面積 A cm2 | 徑向 最大 外形 尺寸 Hmm | 接管端口 尺寸 doxS(mm) | 總長L (mm) | 總重W (kg) | ||||||||
1500 | 3000 | 15000 | 橫 向 Yomm | 角向 Yθ度 | 軸向 Kx N/mm | 橫向 KyN/mm | 角向 KθN x m/度 | 法蘭連接 | 法蘭 | 接管 | 法蘭 | 接管 | ||||
80 | 30 | 25 | 18 | 6.4 | ±6.4 | 358 | 418 | 8.4 | 81 | 284 | φ89x4 | 244 | 344 | 10 | 3 | |
37 | 32 | 22 | 10 | ±8 | 286 | 214 | 6.7 | 274 | 374 | 10 | 3 | |||||
200 | 56 | 47 | 31 | 3.2 | ±5.3 | 288 | 3164 | 39 | 479 | 442 | φ219x6 | 244 | 344 | 25 | 17 | |
84 | 70 | 46 | 7.2 | ±8 | 192 | 9938 | 26 | 298 | 340 | 27 | 20 | |||||
250 | 63 | 53 | 36 | 4.8 | ±5.3 | 588 | 4371 | 128 | 769 | 497 | φ273x8 | 309 | 409 | 38 | 22 | |
95 | 80 | 53 | 10.8 | ±8 | 392 | 1295 | 85 | 387 | 487 | 43 | 27 | |||||
500 | 84 | 70 | 47 | 4.8 | ±4.6 | 728 | 9861 | 515 | 2445 | 790 | φ529x10 | 415 | 517 | 126 | 82 | |
126 | 105 | 70 | 10.8 | ±6.9 | 485 | 2922 | 343 | 515 | 615 | 138 | 93 | |||||
1000 | 58 | 46 | 28 | 1.2 | ±1.4 | 5540 | 495368 | 14861 | 9043 | 1286 | φ1020x10 | 552 | 278 | |||
115 | 92 | 56 | 4.6 | ±2.8 | 2770 | 61921 | 7431 | 692 | 348 | |||||||
230 | 184 | 112 | 19.2 | ±5.6 | 1385 | 7740 | 3715 | 1018 | 468 | |||||||
1500 | 46 | 36 | 22 | 0.4 | ±0.8 | 6090 | 1879309 | 32888 | 19384 | 1786 | φ1520x14 | 550 | 462 | |||
92 | 73 | 44 | 1.6 | ±1.6 | 3045 | 234914 | 16444 | 690 | 567 | |||||||
183 | 146 | 88 | 6.4 | ±3.2 | 1523 | 29364 | 822 | 1046 | 761 | |||||||
1800 | 45 | 35 | 22 | 0.4 | ±0.6 | 7140 | 262408 | 61228 | 27494 | 2066 | φ1820x14 | 550 | 547 | |||
89 | 71 | 44 | 1.6 | ±1.2 | 3570 | 328010 | 30614 | 690 | 665 | |||||||
178 | 142 | 88 | 6.4 | ±2.4 | 1785 | 41001 | 15307 | 1046 | 883 | |||||||
2000 | 53 | 42 | 25 | 0.4 | ±0.6 | 8785 | 3871980 | 91666 | 34636 | 2340 | φ2020x14 | 683 | 819 | |||
107 | 85 | 50 | 1.6 | ±1.2 | 4390 | 483998 | 45833 | 83, 3 | 927 | |||||||
214 | 170 | 101 | 6.4 | ±2.4 | 2195 | 60499 | 21917 | 1206 | 1164 |
