產品應用:
耐腐蝕金屬軟管用作各種設備信號線、傳輸電線電纜、光纖光纜保護。鎧裝光纜、精密光學尺、光學測量儀器、醫(yī)療儀器、機器設備用的電線保護管;耐腐蝕金屬軟管適用公用電話機、遠傳水表、門磁報警器等其它需要對電線進行安全防護的設備;各種細小電線的保護管;、各種計算機、機器人等等的網絡線保護用管。
用途及特色:
1.耐腐蝕金屬軟管整體采用不銹鋼材料制成,具有較強的耐腐蝕能力。

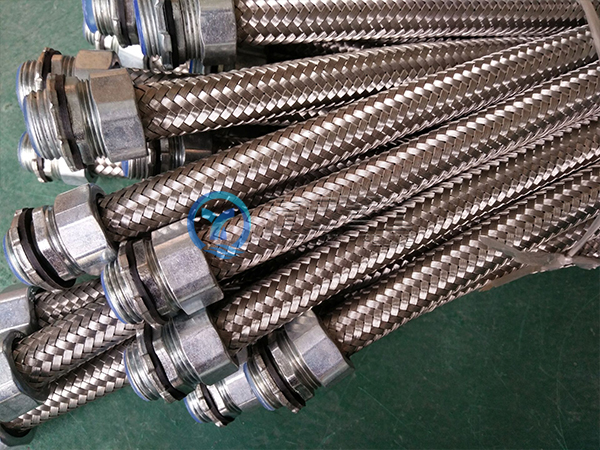

2.耐腐蝕金屬軟管管體為薄壁不銹鋼管體液壓成形,具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。

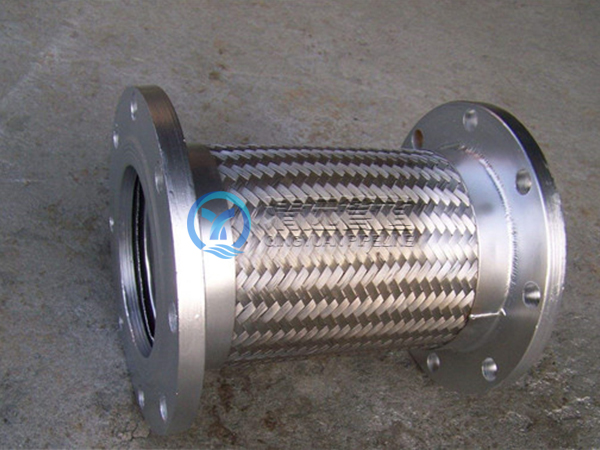

3.耐腐蝕金屬軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式,方便連接和使用。
4.該產品不僅適于與旋轉接頭的配套,耐腐蝕金屬軟管而且廣泛用于多種流體介質輸送的軟性連接。
5.耐腐蝕金屬軟管耐腐蝕、耐高溫、耐低溫(-196℃~+420℃),重量輕、體積小、柔軟性好。廣泛用于航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建筑、醫(yī)藥、食品、煙草、交通等行業(yè)。
6、金屬軟管防鼠咬、耐磨損好,防止內部電線受到磨損。
7、耐腐蝕金屬軟管耐彎折、抗拉性能、抗側壓性強。
8、金屬軟管柔軟順滑、易于穿線安裝定位。

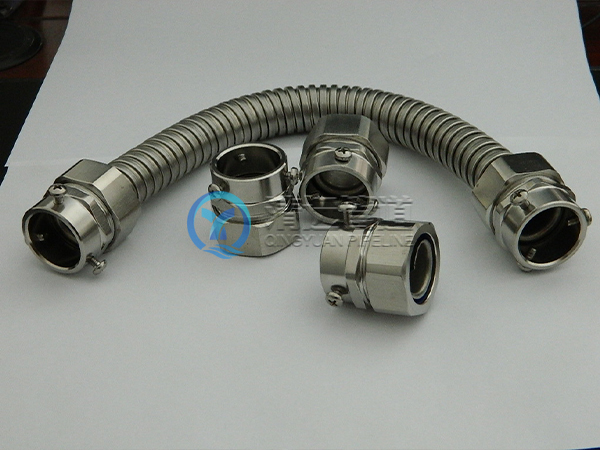

9、耐腐蝕金屬軟管配套的軟管接頭多,容易同儀器設備連接。
內徑 [mm] | 外徑 [mm] | 公差 +/- [mm] | 拉伸狀態(tài)的重量 +/-10% [Kg/m] | 最小彎曲半徑[mm] | 最小徑向載荷 [N] | 最小抗拉強度 [N] |
4 | 6 | 0.1 | 0.034 | 15 | 800 | 320 |
5 | 7 | 0.1 | 0.039 | 17 | 835 | 340 |
6 | 8 | 0.2 | 0.044 | 19 | 875 | 360 |
7 | 9 | 0.2 | 0.049 | 20 | 930 | 380 |
8 | 10 | 0.2 | 0.056 | 22 | 975 | 400 |
9 | 11 | 0.2 | 0.063 | 25 | 1020 | 450 |
10 | 13 | 0.2 | 0.100 | 30 | 1060 | 500 |
11 | 14 | 0.2 | 0.110 | 31 | 1095 | 550 |
12 | 15 | 0.2 | 0.120 | 32 | 1140 | 600 |
13 | 16 | 0.2 | 0.130 | 33 | 1175 | 650 |
14 | 17 | 0.2 | 0.140 | 35 | 1215 | 700 |
15 | 18 | 0.2 | 0.150 | 37 | 1250 | 720 |
16 | 19 | 0.2 | 0.160 | 40 | 1290 | 760 |
17 | 20 | 0.2 | 0.170 | 45 | 1330 | 800 |
18 | 21 | 0.2 | 0.180 | 42 | 1470 | 890 |
19 | 23 | 0.3 | 0.212 | 40 | 1510 | 840 |
20 | 24 | 0.3 | 0.223 | 42 | 1545 | 890 |
21 | 25 | 0.3 | 0.235 | 45 | 1580 | 920 |
22 | 26 | 0.3 | 0.247 | 48 | 1620 | 940 |
23 | 27 | 0.3 | 0.258 | 52 | 1655 | 960 |
24 | 28 | 0.3 | 0.269 | 55 | 1690 | 980 |
25 | 29 | 0.3 | 0.280 | 58 | 1735 | 1000 |
26 | 30 | 0.3 | 0.292 | 60 | 1770 | 1020 |
