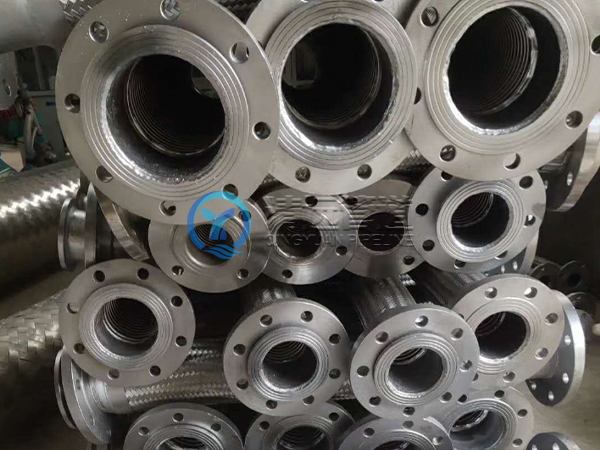

大口徑金屬軟管

大口徑金屬軟管

在復雜的管路系統中,常常出現由于空間位置條件的限制,造成安裝工作上的種種困難:成型的管子裝不上去;彎過去、正過來,湊合裝上去的管子,將不可避免地產生局部的冷校正。根據管子通徑和現場的具體情況不同,冷校正量從幾毫米至幾十毫米,有的達數百毫米。實踐證明,該量越大,其內應力也就越高,這些殘留在管路系統中的安裝應力,無疑地是很大隱息。

  • 廠家直銷
  • 品質保障
  • 無憂配送
  • 售后保證
統一銷售熱線: 15038298608
產品介紹

在復雜的管路系統中,常常出現由于空間位置條件的限制,造成安裝工作上的種種困難:成型的管子裝不上去;彎過去、正過來,湊合裝上去的管子,將不可避免地產生局部的冷校正。根據管子通徑和現場的具體情況不同,冷校正量從幾毫米至幾十毫米,有的達數百毫米。實踐證明,該量越大,其內應力也就越高,這些殘留在管路系統中的安裝應力,無疑地是很大隱息。

某型號發動機中的一段軸承潤滑油導管,在實際運行中多次發生斷裂事故,就是因?yàn)榘惭b應力過高所致。

由于可以隨意彎曲并在額定彎曲半徑條件下彎曲所產生的內應力小,所以,它能給安裝工作帶來很大的方便,對管路系統的安全運行也起著一定的保障作用。

范圍和用途:

由于制作軟管主要零件的材料是采用奧氏體不銹鋼,因而保證了軟管優良的耐溫性和耐蝕性,軟管的工作溫度范圍廣,為 -196—600 度,使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼牌號,即可保證軟管的耐蝕性。

1.金屬軟管整體采用1CR18NI9TI不銹鋼材料制成,具有較強的耐腐蝕能力。

2.軟管管體為薄壁不銹鋼管體液壓成形,具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。

3.軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式,方便連接和使用。

4.該產品不僅適于與旋轉接頭的配套,而且廣泛用于多種流體介質輸送的軟性連接。

耐腐蝕、耐高溫、耐低溫(-196℃~+420℃),重量輕、體積小、柔軟性好。廣泛用于航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建筑、醫藥、食品、煙草、交通等行業。

1、金屬軟管節距之間靈活軟管,彎曲半徑小。

2、金屬軟管有較好的伸縮性,無阻塞或僵硬。

3、金屬軟管單位重量輕、口徑一致性好。

4、金屬軟管柔軟性、重復彎曲性、撓性好。

5、金屬軟管耐腐蝕性、耐高溫性好。

6、金屬軟管防鼠咬、耐磨損好,防止內部電線受到磨損。

7、金屬軟管耐彎折、抗拉性能、抗側壓性強。

8、金屬軟管柔軟順滑、易于穿線安裝定位。

9、金屬軟管配套的軟管接頭多,容易同儀器設備連接。

安裝要求:

雖然金屬軟管可壓縮也可拉伸,但是如果不按正確位置安裝,則會很快斷裂,降低使用壽命。

軟管可以水平安裝,也可以垂直安裝或斜向安裝,最理想的狀態是垂直安裝,同時應避免安裝在車輪附近,必要時可以加裝擋板。

一般可把金屬軟管分為3種長度:第1種是壓縮長度,即把軟管壓縮到極限位置時的長度;第2種是安裝長度,這是處于最大位移量的一半的中間位置時軟管的長度;第3種是拉伸長度,軟管被拉伸到最大極限時的長度。

軟管安裝時應將軟管處于中間位置,即所謂安裝長度。在此位置安裝狀態下,軟管受到軸向載荷時可以有2個移動方向,否則若只能向1個方向移動,將會影響金屬軟管的強度,降低使用壽命。

在實際安裝過程中,考慮到用尺子按計算結果去量軟管長度再進行安裝可能會影響生產效率,國外有些生產商把尺子直接裝在軟管上,安裝完后把尺子剪掉。

1、在選用金屬軟管時,為便于安裝請盡可能選用一端為松套法蘭的金屬軟管。

2、施工現場進行電焊作業時應保護金屬軟管表面,防止焊渣和引弧燒傷金屬軟管。

3、嚴禁金屬軟管扭曲安裝。

4、不應沿金屬軟管根部彎曲,不應有死彎。

5、所通介質不得對波紋管材料具有腐蝕性,介質中氯離子含量應≤25PPM

6、嚴格安裝圖示正確安裝方式安裝。(見安裝指南)

7、嚴禁機械損傷法蘭密封面。

技術參數
內徑 [mm] 外徑 [mm] 公差 +/- [mm] 拉伸狀態的重量 +/-10% [Kg/m] 最小彎曲半徑[mm] 最小徑向載荷 [N] 最小抗拉強度 [N]
4 6 0.1 0.034 15 800 320
5 7 0.1 0.039 17 835 340
6 8 0.2 0.044 19 875 360
7 9 0.2 0.049 20 930 380
8 10 0.2 0.056 22 975 400
9 11 0.2 0.063 25 1020 450
10 13 0.2 0.100 30 1060 500
11 14 0.2 0.110 31 1095 550
12 15 0.2 0.120 32 1140 600
13 16 0.2 0.130 33 1175 650
14 17 0.2 0.140 35 1215 700
15 18 0.2 0.150 37 1250 720
16 19 0.2 0.160 40 1290 760
17 20 0.2 0.170 45 1330 800
18 21 0.2 0.180 42 1470 890
19 23 0.3 0.212 40 1510 840
20 24 0.3 0.223 42 1545 890
21 25 0.3 0.235 45 1580 920
22 26 0.3 0.247 48 1620 940
23 27 0.3 0.258 52 1655 960
24 28 0.3 0.269 55 1690 980
25 29 0.3 0.280 58 1735 1000
26 30 0.3 0.292 60 1770 1020
