墻體預埋管又叫做穿墻管,防水套管,墻體預埋管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。
墻體預埋管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件,一般是根據建筑科學研究院研制設計的S312、02S404標準圖集制作的。墻體預埋管穿墻處之墻壁,如遇非混凝土?xí)r應改用混凝土墻壁,而且需要將套管一次凝固于墻內;墻體預埋管廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

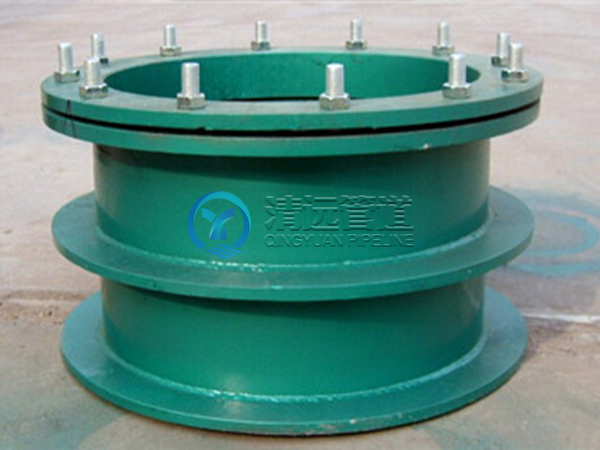

墻體預埋管是鋼管外加翼環(鋼板做的環形套在鋼管上),裝于墻內(多為混凝土墻),用于一般管道穿墻,利于墻體的防水,而柔性墻體預埋管除了外部翼環,內部還有檔圈之類的,法蘭內絲,用于有減震需要的管路,如和水泵連接的管道穿墻時。不管是柔性穿墻防水套管還是剛性穿墻防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件,常用于建筑、化工、鋼鐵、自來水、污水處理等單位。管道穿混凝土構造的剪力墻基礎、穿梁、穿異型柱時,應隨土建一齊安裝。原因是,預留孔洞后,套管與混凝土之間的二次澆注不好處理;有的無法處理,如地下室基礎混凝土剪力墻上安裝墻體預埋管。
墻體預埋管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中,作導電部分穿過墻壁或其它接地物的絕緣和支持用。墻體預埋管適用于環境溫度為-40~+40℃,不適用在足以降低套管性能的條件下,以及墻體預埋管戶內部分表面凝露情況下使用。當墻體預埋管環境溫度高于+40℃,但不超過+60℃時,墻體預埋管的工作電流建議按環境溫度每增高1℃,額定電流負荷降低1.8%。當墻體預埋管環境溫度低于-40℃以及符合GB 12944.1第5.1條中規定的最高允許發熱溫度的情況下使用時,允許其工作電流長期過載。建議按環境溫度每降低1℃,額定電流負荷增加0.5%,但增加值不應大于額定電流的20%。
1、種類和型式選擇
根據裝設地點可選屋內型和屋外型,根據用途可選擇帶導體的墻體預埋管和不帶導體的母線型墻體預埋管。屋內配電裝置一般選用鋁導體墻體預埋管。
2、額定電壓選擇
按墻體預埋管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時,3~20kV屋外墻體預埋管應選用高一級電壓的產品。對3~6kV,也可采用提高兩級電壓的產品。
3、額定電流選擇
帶導體的墻體預埋管,其額定電流不得小于所在回路最大持續工作電流。母線型墻體預埋管本身不帶導體,沒有額定電流選擇問題,但應校核窗口允許穿過的母線尺寸。
防水套管規格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
