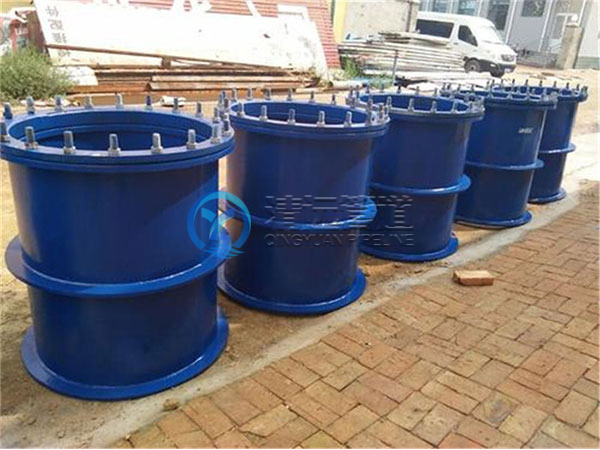

穿墻防水套管由于具有良好的綜合性能,所以該主要用于建筑工程中,的作用主要是為了優(yōu)化管道部位的防水構造,方便了防水層施工的時候細部處理,避免了溫度等應力對防水層的破壞,保持了防水層的整體性。同時又保護了管道,當建筑物發(fā)生沉降時,保護管道不被破壞塑料類管材穿越樓板需要保護。比如上述大家關于u-pvc排水塑料管加套管的做法,就是防止管道根部受外力破壞的一種保護性措施。(塑料類管材怕從根部破壞,因為,維修很困難)。同理,對于塑料類給水管材,在樓板上加設套管,不僅考慮施工、或維修,更有保護根部不被破壞的作用。
套管的設置,還可以避免更換管道時,對居室內裝修的破壞――如果不設套管,在進行上述操作時,就會在管道過墻部位,產生墻面損壞。有水房間的套管,還有一定的防止水滲、流、淌到下層的作用穿墻防水套管有柔性和剛性套管區(qū)分,剛性可分為Ⅰ、Ⅱ、Ⅲ型,在使用時要仔細選用分類和型號,并根據圖紙要求和國標圖集正確采購或加工防水套管。穿墻防水套管的加工材料應用A3鋼材料制作,T422焊條焊接,加工防水套管時,應采用中間沒有焊縫的整根鋼管。
防水套管規(guī)格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
