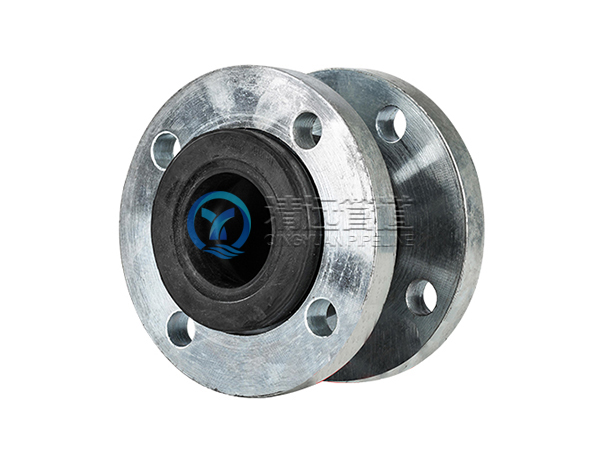

橡膠接頭又叫做橡膠管軟接頭、柔性橡膠接頭、橡膠軟接頭、可曲繞橡膠接頭、高壓橡膠接頭、橡膠減震器、補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種;按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件,經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲,并可對因溫度變化引起的熱脹冷縮起補償作用,廣泛應用于各種管道系統。
本品由于可曲撓橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐高溫、耐輻射、耐磨、耐老化等各個品種,適應多種介質和環境。
公稱通徑 DN(mm) | 長度L (mm) | 軸向壓縮 | 軸向拉伸 | 橫向位移 | 偏向角度 |
32 | 95 | 8 | 4 | 8 | 15° |
40 | 95 | 8 | 5 | 8 | 15° |
50 | 105 | 8 | 5 | 8 | 15° |
65 | 115 | 12 | 6 | 10 | 15° |
80 | 135 | 12 | 6 | 10 | 15° |
100 | 150 | 18 | 10 | 12 | 15° |
125 | 165 | 18 | 10 | 12 | 15° |
150 | 180 | 18 | 10 | 12 | 15° |
200 | 210 | 25 | 14 | 15 | 15° |
250 | 230 | 25 | 14 | 15 | 15° |
300 | 245 | 25 | 14 | 15 | 15° |
350 | 255 | 25 | 15 | 15 | 15° |
400 | 255 | 25 | 15 | 15 | 12° |
450 | 255 | 25 | 15 | 22 | 12° |
500 | 255 | 25 | 16 | 22 | 12° |
600 | 260 | 25 | 16 | 22 | 12° |
700 | 260 | 25 | 16 | 22 | 12° |
800 | 260 | 25 | 16 | 22 | 12° |
900 | 260 | 25 | 16 | 22 | 10° |
1000 | 260 | 25 | 16 | 22 | 10° |
1200 | 260 | 26 | 18 | 24 | 10° |
1400 | 450 | 28 | 20 | 26 | 10° |
1600 | 500 | 35 | 25 | 30 | 10° |
1800 | 500 | 35 | 25 | 30 | 10° |
2000 | 550 | 35 | 25 | 30 | 10° |
