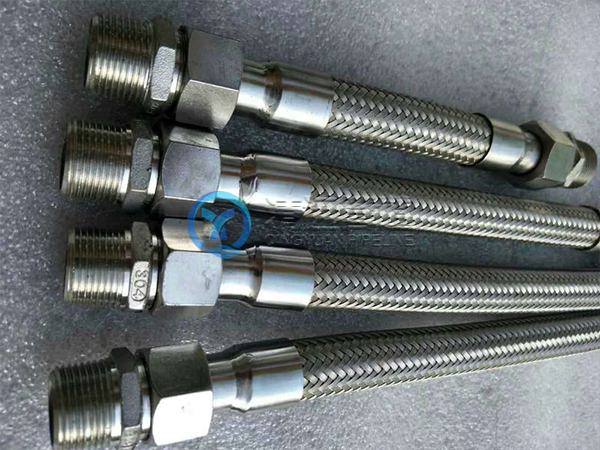

絲扣金屬軟管作為一種柔性耐壓管件安裝于液體輸送系統中,用以補償管道或機器、設備連接端的相互位移,吸收振動能量,能夠起到減振、消音等作用,具有柔性好、質量輕、抗疲勞、耐高低溫等多項有點。絲扣金屬軟管為薄壁不銹鋼焊管進行波形加工而成,富有可撓性及良好的耐溫、耐壓性能。適用于空氣、蒸氣各種工業氣體及水、油類、藥品等各類流體介質的輸送,對管系的往復運動、熱膨脹系吸收、振動吸收、配管的調整起著重要作用。
規格:¢4-¢600
壓力:0.6MPa-25.0MPa
執行標準:GB/T14525-93
絲扣金屬軟管分為:內絲金屬軟管,外絲金屬軟管
絲扣金屬軟管的特點:
1、施工性好:金屬軟管為薄壁軟管,總體重量減輕,大的降低了施工作業的負荷以及施工時間。
2、性:波紋管的主體是用304或316L不銹鋼成型的,兩端采用不銹鋼接頭或碳鋼接頭,具有良好的性。確保了密封性。
3、耐高壓:考慮了波紋管實際工作壓力、使用環境及使用狀況等多方面的因素,全部參數都經過了周密的計算及反復試驗,確保其在工作中的承壓。
4、種類多:現有波紋管通徑范圍:DN8-DN4000,其他根據客戶要求定制。
5、防震、防錯位:金屬軟管具有良好的撓性和補償位移的特點。
6、外觀美:外觀澄亮,光亮如新。
絲扣金屬軟管主要用途:
1.輸送具有腐蝕性的化工介質或有機溶劑。(例如:裝卸氨水、丙酮等)
2.輸送高溫氣體、熱油等高溫介質。(例如:熱蒸汽、導熱油等)
3.輸送低溫或超低溫介質。(例如:液氮)
4.高溫環境下輸送水、汽、油等介質。(例如:煉焦、煉鋼、連鑄設備中的水汽系統和液壓系統)
5.需要減震或消除噪音的管路。(例如:泵的進出口)
內徑 [mm] | 外徑 [mm] | 公差 +/- [mm] | 拉伸狀態的重量 +/-10% [Kg/m] | 最小彎曲半徑[mm] | 最小徑向載荷 [N] | 最小抗拉強度 [N] |
4 | 6 | 0.1 | 0.034 | 15 | 800 | 320 |
5 | 7 | 0.1 | 0.039 | 17 | 835 | 340 |
6 | 8 | 0.2 | 0.044 | 19 | 875 | 360 |
7 | 9 | 0.2 | 0.049 | 20 | 930 | 380 |
8 | 10 | 0.2 | 0.056 | 22 | 975 | 400 |
9 | 11 | 0.2 | 0.063 | 25 | 1020 | 450 |
10 | 13 | 0.2 | 0.100 | 30 | 1060 | 500 |
11 | 14 | 0.2 | 0.110 | 31 | 1095 | 550 |
12 | 15 | 0.2 | 0.120 | 32 | 1140 | 600 |
13 | 16 | 0.2 | 0.130 | 33 | 1175 | 650 |
14 | 17 | 0.2 | 0.140 | 35 | 1215 | 700 |
15 | 18 | 0.2 | 0.150 | 37 | 1250 | 720 |
16 | 19 | 0.2 | 0.160 | 40 | 1290 | 760 |
17 | 20 | 0.2 | 0.170 | 45 | 1330 | 800 |
18 | 21 | 0.2 | 0.180 | 42 | 1470 | 890 |
19 | 23 | 0.3 | 0.212 | 40 | 1510 | 840 |
20 | 24 | 0.3 | 0.223 | 42 | 1545 | 890 |
21 | 25 | 0.3 | 0.235 | 45 | 1580 | 920 |
22 | 26 | 0.3 | 0.247 | 48 | 1620 | 940 |
23 | 27 | 0.3 | 0.258 | 52 | 1655 | 960 |
24 | 28 | 0.3 | 0.269 | 55 | 1690 | 980 |
25 | 29 | 0.3 | 0.280 | 58 | 1735 | 1000 |
26 | 30 | 0.3 | 0.292 | 60 | 1770 | 1020 |
