金屬膨脹節為補償因溫度差與機械振動引起的附加應力,而設置在容器殼體或管道上的一種撓性結構。由于它作為一種能自由伸縮的彈性補償元件,工作可靠、性能良好、結構緊湊等優點,已廣泛應用在化工、冶金、核能等部門。
品種介紹:
彎管式膨脹節
將管子彎成U形或其他形體,也稱漲力彎。是利用形體的彈性變形能力進行補償?shù)囊环N膨脹節。它的優點是強度好、壽命長、可在現場制作,缺點是占用空間大、消耗鋼材多和摩擦阻力大。這種膨脹節廣泛用于各種蒸汽管道和長管道上。
波紋管膨脹節

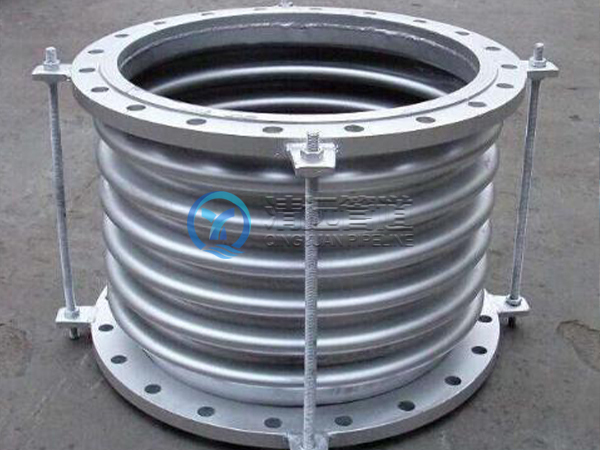

波紋管膨脹節是用金屬波紋管制成的一種膨脹節。它能沿軸線方向伸縮,也允許少量彎曲。圖2為常見的軸向式波紋管膨脹節,用在管道上進行軸向長度補償。
為了防止超過允許的補償量,在波紋管兩端設置有保護拉桿或保護環,在與它聯接的兩端管道上設置導向支架。
另外還有轉角式和橫向式膨脹節,可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間,節約材料,便于標準化和批量生產,缺點是壽命較短。
波紋管膨脹節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高,這類膨脹節的應用范圍正在擴大。
套管伸縮節
套管伸縮節由能夠作軸向相對運動的內外套管組成。
內外套管之間采用填料函密封。使用時保持兩端管子在一條軸線上移動。在伸縮節的兩端裝設導向支架。
它的優點是對流體的流動摩擦阻力小,結構緊湊,缺點是密封性較差,對固定支架推力較大,套管伸縮節主要用于水管道和低壓蒸汽管道。
