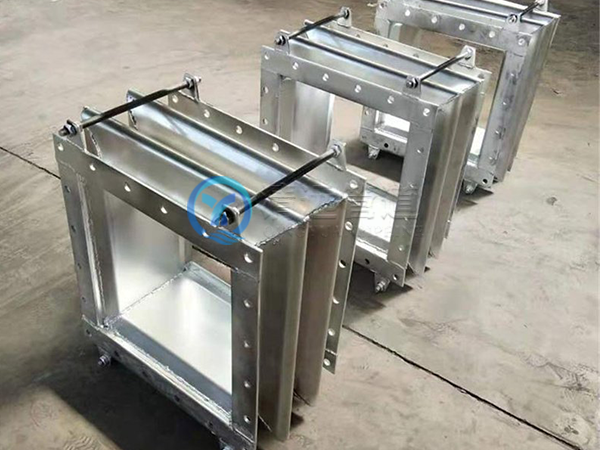

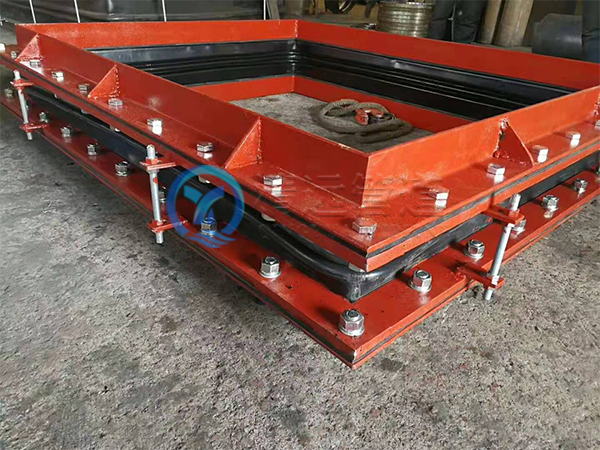

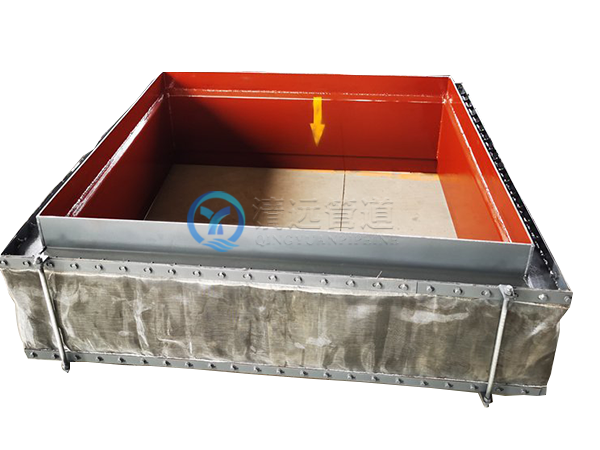

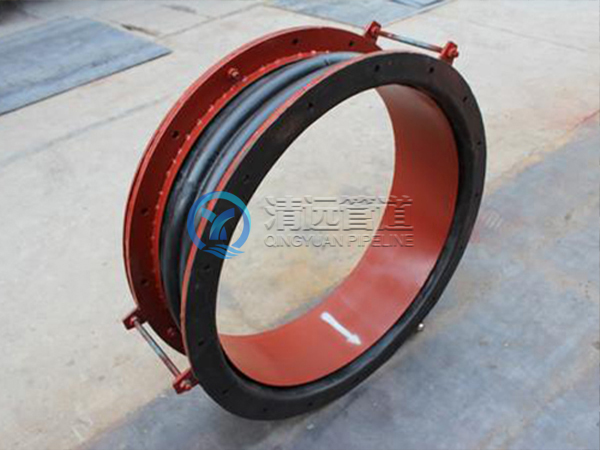

風道補償器,按材質要求可以分為纖維織物補償器,橡膠風道補償器,不銹鋼波紋補償器(金屬補償器)。
風道補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。風道補償器是用以利用風道補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置,屬于一種補償元件?蓪S向,橫向,和角向位移的的吸收。由于不同類型的風道補償器補償形式不同,主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的風道補償器,要對其各種位移進行合成,求出總等效軸向位移,檢測是對總等效軸向位移而言。也就是說,風道補償器公稱位移的檢測是對總等效軸向位移檢測。通用類波紋管的公稱位移,實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器)、補償器而言,通常稱為補償量,反映了波紋管吸收系統位移的能力,表示在一定條件下,產品所具有的最大的補償能力。波紋管在正常工作時,要吸收系統位移而產生位移變形,同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時,根據每一個波可以承受的位移大小,設計有一定的波紋數,當每個波都在均勻地承受位移載荷,沒有局部超負荷時,波紋管可以正常的工作。設計合理時,可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中,對此項性能的檢測做出了規定。
產品特點:
1、結構合理,彈性好,熱脹冷縮范圍大,對管道支架的反作用力小,兩端配用金屬短管和法蘭與風機和風管相連,能補償風管運行的熱膨脹,也可以補償多項位移。由于橡膠和織物有較好的柔韌性,況且都具有良好的吸聲,隔震功能,能有效減少鍋爐,風機,氣流在運動中產生的噪聲和震動傳遞。由于主材料為橡膠或編制物,無反推力,本身重量輕,無需管道支座,能較少大量的材料和勞動。
2、吸震降噪,隔熱隔塵,有利環保,簡化支架結構。
3、能偏圍位移,可防止連接的支架或設備基礎下沉引起的損害,能適就管道安裝的偏心誤差,方便安裝與維修。
4、耐麿,耐熱,耐老化,耐腐蝕,使用壽命長。
5、陰力小,重量輕,不積灰。
6、耐介質溫度范圍:-40—300度。
