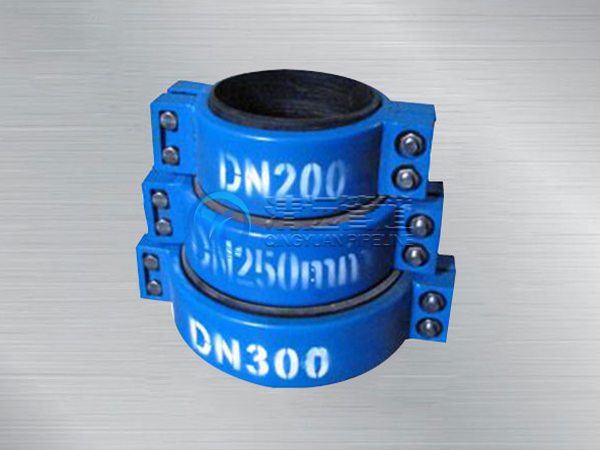

鋼質柔性管接頭又稱卡箍、鋼制柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼制柔性管接頭是一種管道連接,性能可靠,安裝簡便的產品。在低壓時,靠密封圈的彈性變形,達到密封目的;在壓力增加時,通過介質作用在密封圈上,起到自密封的作用,并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。
卡箍式伸縮接頭組成:外卡、密封圈、內卡連接件、緊固螺栓。
卡箍式伸縮接頭的特點:
1、結構合理,受力強度高
卡箍的工作狀態相當于受壓容器,介質的軸向力完全由卡箍承擔,螺栓僅承受卡箍的徑向力。由于密封圈的寬度有限,徑向力遠遠小于軸向力。法蘭連接時,螺栓卻承擔著全部的軸向力和墊圈的壓緊力。
2、良好的自封密作用
密封作用靠管道內介質對膠圈的壓緊力,壓力越大,密封性能越好。為防止無壓時介質的泄漏,膠圈的內徑要小于管端接口的外徑,膠圈在端管接口上有預緊力,可防止介質在無壓時外漏。與法蘭相比,管徑越大,壓力越高,優點越突出。
3、管道連接處在柔性狀態
卡箍與管端之間有間隙,管子在卡箍中可有少量的活動。因此,相鄰兩個端管允許有一定的轉角。鋼管連接后,兩鋼管管端之間留有間隙,允許管路軸向移動,可適應管道的膨脹、收縮;管子之間的膠圈連接,可有效降低70%以上的機械振動。
卡箍式柔性伸縮接頭/卡箍式伸縮接頭安裝方法:
當管道需要翻轉時,只需把接頭的幾個螺栓拆除即可翻轉任意角度,不需要割開和焊接,節約了大量輔助工作量和費用,減輕了勞動強度,縮短了施工工期。與法蘭連接相比,提高工效6-8倍,且維護的工作量很小。經改進又衍生出免拆卸直接焊接的卡箍式柔性伸縮接頭,安裝更加方便,僅在維修時需拆卸螺栓,其他時間均為整體形式存在,可靠穩定。
外徑接管 DWmm |
公稱通徑 DNmm |
允許管端 軸向符合 kgf |
伸縮量 mm |
允許轉角 a |
最小長度 mm |
安裝長度 mm |
最大長度 mm |
配用螺栓 d×L mm |
89 | 80 | 2680 | 20 | 17.90 | 90 | 100 | 110 | 12×60 |
108 | 100 | 3550 | 20 | 15.06 | 90 | 100 | 110 | 14×60 |
133 | 125 | 4620 | 20 | 13.05 | 95 | 105 | 115 | 14×60 |
159 | 150 | 5530 | 20 | 12.09 | 100 | 110 | 120 | 14×60 |
194 | 175 | 7370 | 20 | 10.51 | 100 | 110 | 120 | 16×60 |
219 | 200 | 9370 | 20 | 9.33 | 106 | 116 | 126 | 16×75 |
245 | 225 | 11750 | 20 | 8.36 | 112 | 122 | 132 | 16×80 |
273 | 250 | 14620 | 20 | 7.51 | 117 | 127 | 137 | 18×90 |
325 | 300 | 20680 | 20 | 6.32 | 120 | 130 | 140 | 18×100 |
377 | 350 | 27875 | 20 | 5.45 | 125 | 135 | 145 | 18×100 |
426 | 400 | 35600 | 20 | 4.80 | 130 | 140 | 150 | 18×110 |
480 | 450 | 45180 | 20 | 4.28 | 135 | 145 | 155 | 18×110 |
530 | 500 | 55120 | 20 | 3.88 | 140 | 150 | 160 | 18×120 |
630 | 600 | 65900 | 22 | 3.27 | 145 | 155 | 165 | 18×120 |
720 | 700 | 70170 | 22 | 2.86 | 150 | 160 | 170 | 20×120 |
820 | 800 | 84400 | 22 | 2.51 | 155 | 165 | 175 | 20×130 |
920 | 900 | 106200 | 22 | 2.24 | 160 | 170 | 180 | 20×130 |
1020 | 1000 | 116870 | 22 | 2.02 | 165 | 175 | 185 | 20×130 |
1220 | 1200 | 130600 | 24 | 1.69 | 170 | 170 | 190 | 22×140 |
1420 | 1400 | 146200 | 24 | 1.45 | 175 | 185 | 195 | 22×140 |
1620 | 1600 | 158300 | 24 | 1.27 | 180 | 190 | 200 | 22×140 |
1820 | 1800 | 166000 | 24 | 1.13 | 185 | 195 | 205 | 22×150 |
2020 | 2000 | 179000 | 24 | 1.01 | 190 | 200 | 210 | 24×150 |
2220 | 2200 | 187000 | 26 | 1.01 | 195 | 205 | 215 | 24×150 |
2420 | 2400 | 196000 | 26 | 1.01 | 200 | 210 | 220 | 24×150 |
2620 | 2600 | 206000 | 26 | 1.01 | 205 | 215 | 225 | 24×160 |
2820 | 2800 | 253300 | 26 | 1.01 | 210 | 220 | 230 | 27×160 |
3020 | 3000 | 260100 | 26 | 1.01 | 215 | 225 | 235 | 27×160 |
3220 | 3200 | 286900 | 26 | 1.01 | 220 | 230 | 240 | 27×180 |
