316L剛性防水套管不銹鋼剛性防水套管對焊接要求及檢查標準,普通套管,多用焊接管制成,套管兩端應機械裁口(如,用無齒鋸等),對壁厚要求不嚴,管道穿越地下室等有防水要求的建筑物、構筑物時,設置的特殊制作的套管。常用剛性防水套管。剛性防水套管,需在套管外焊接止水環翼,對套管的壁厚、環翼的壁厚都有嚴格的要求不銹鋼剛性防水套管工程使用的母材及焊接材料 使用前需要進行檢查 確認材料與材質證明相符 并且材質符合設計文件 相關工程標準時 方可使用.設計文件規定防水套管焊縫系數為 1 的工程 設計文件 相關工程標準或焊接作業指導書規定全部焊縫進行射線檢測或超聲檢測的工程 其所使用的母材及焊接材料應進行復驗。
316L剛性防水套管說明:
1、套管穿墻處如遇非混凝土墻壁時,應改用混凝土墻壁,其澆注范圍應比翼環直徑(D4)大200,而且需要將套管一次澆固于墻內,套管內的填料應緊密搗實;
2、穿管處混凝土墻厚應不小于200,否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200;
3、焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊,焊條型號E4303,牌號J422。焊縫坡口的基本形式與尺寸按照GB985-88執行;
4、當套管(件1)采用卷制成型,周長允許偏差為:D3≤600,±2,D3>600,±0.0035 D3;
5、套管的重量以L=200計算,當L>200時,應另行計算。

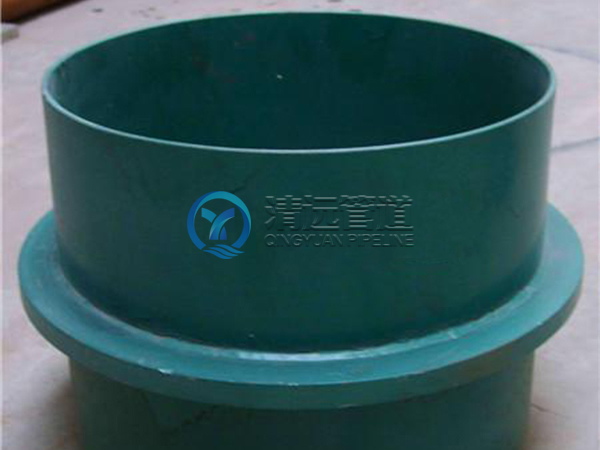

316L剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上),裝于墻內(多為混凝土墻),用于一般管道穿墻,利于墻體的防水,如果僅僅是考慮管道的穿墻,而不考慮穿墻后,墻體兩面的防水性能以及管道的位移變形,就可以選用剛性防水套管。
防水套管規格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
