傳力伸縮接頭組成與應用:
傳力伸縮接頭是一種以法蘭連接的金屬補償接頭,該產品的材質可以分為碳鋼,不銹鋼,球墨鑄鐵等?蛻粼诓少彆r可以根據產品的介質和溫度 選擇合適的材質。

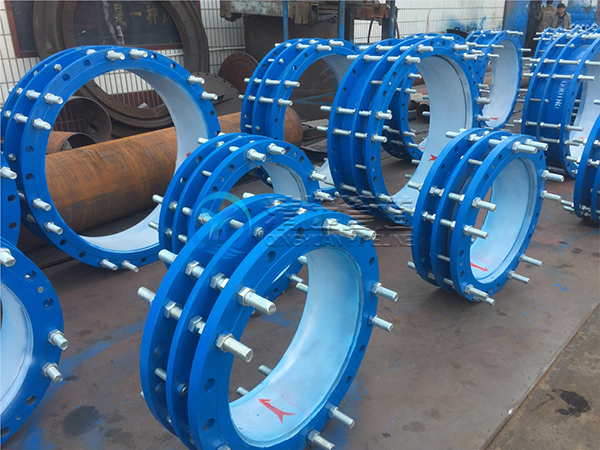

傳力伸縮接頭的結構是由體管、伸縮管、壓蘭、密封圈構成的,此產品用于給排水工程,它為城鎮自來水塔、泵房水表及閥門安裝拆換提供了 的方便,以及對長離管道,用溫差引起的伸縮問題,起到了良好的填補作用。
法蘭連接的管道伸縮接頭具有拆卸方便、連接強度高、嚴密性好等優點,用于需要拆卸的部位和連接帶法蘭的閥件、設備、儀表等。法蘭連接有三種 形式:一是法蘭盤管的連接,用于柔性機械接口灰口鑄鐵管、球墨鑄鐵管及管件的連接,法蘭與管子是鑄成一體的,壓蓋法蘭是配套的。
可拆卸伸縮器的工作介質及技術規范:
可拆卸伸縮接頭各部件的材料選擇要適應相應介質的壓力、溫度、腐蝕和磨損條件,可拆卸接頭工作介質的性質見本技術規范書。
可拆卸伸縮器密封性能:可拆卸接頭配套蝶閥,閥板和閥體襯膠套之間的間隙配合,即要保證嚴密性的要求,又要保證不致卡澀。閥門的泄漏等級不 低于VI級,關閉情況下沒有可見泄漏。
可拆卸伸縮器流動阻力:可拆卸接頭的設計應使介質的湍流、汽蝕及通過閥門的壓降,當管道內漿液流速2.8m/s對應流量時,閥門全開時的阻力 不大于0.01Mpa。
可拆卸伸縮器動作性能:可拆卸接頭的設計時應力要求降低其關閉力和關閉力矩,動作靈敏和可靠,操作靈活,開啟和關閉速度穩定。
使用壽命: 可拆卸接頭及附件30年的運行壽命,內襯易損件壽命大于40000小時。
伸縮器的生產驗收標準是采用國標圖集GB/T12456-2007新標準生產質檢驗收。伸縮器可承受管線的軸向壓力,安裝使用在管道補償管線種有一定的伸 縮量。
